STL格式3D檔案中有什么常見錯誤呢？

來源：杰呈3D打印發布時間：2019-11-05 11:08:38 瀏覽次數：0次

分享到：

【廈門3D打印知識課堂】STL格式最常用的3D打印檔案格式，但有時候打開檔案時或切片的過程中，會發現檔案有錯誒，那么究竟STL檔案中有什么常見錯誤呢？

導出來的STL有問題可能會導致打印出來的模型穿崩，分辨率差或其他幾何形狀不準確。以下就是一些常見的STL檔案錯誤：

邊界的邊緣
如果STL中的3D模型某些邊緣連接一起形成一個洞，這基本上意味著模型有孔，并意味著模型不是封閉式的。不過，現時很多切片軟件能夠處理這種STL檔案錯誤。但是，很難預測到切片軟件把模型處理后打印出來的效果會是怎樣。所以還是放進切片軟件前，先用一些免費軟件例如meshmixer檢查及修理一下。

相交的面

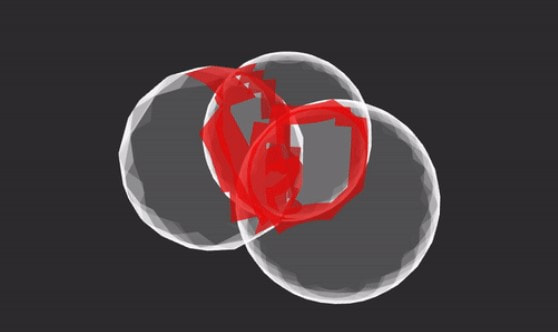

這個STL檔案錯誤是當兩個面相互碰撞時，就會形成相交的面（如下圖）。當不同的面相交時，軟件無法識別哪些地方是模型的內部，哪些是外部，因此出現錯誤。要修復這個STL檔案錯誤的話，只要將所有模型變成將實體并合并在一起，然后再導出STL就不會發生問題了。
